❤ 冷熱沖擊實驗機的硬件設備

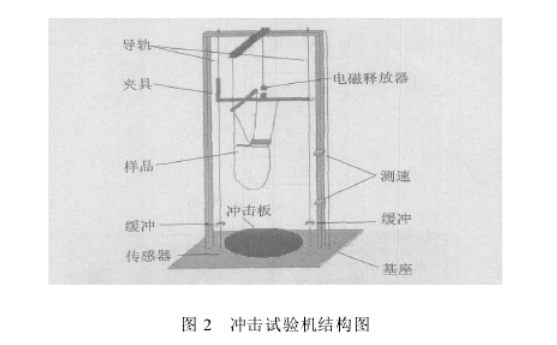

☀ 微電子冷熱沖擊實驗機可分為硬件設備和軟件處理有些，硬件設備構造如圖2所示。沖擊實驗機硬件有些主要由沖擊測驗有些和信號處理有些構成。
☀ 沖擊測驗有些有基座、構造、導軌、緩沖擋塊、夾具、電磁開釋器、沖擊臺、測速器構成。信號處理有些由傳感器、操控器、放大器、模數轉換卡、計算機構成。


❤ 硬件功用
☀ 基座是剛性構造，由鋼板和大理石構成，對外界的轟動有極好的阻隔效果?；|(zhì)量占全部實驗機質量的95%以上，因而使全部設備具有極好的穩定性。
☀ 沖擊臺可所以不一樣質地的資料，通常挑選花崗巖鋼板、才二板和紡織資料等模仿實踐中的碰擊環境，沖擊臺下而裝置有力傳感器，能夠捕捉瞬態的力信號，用來測量碰擊時力的巨細。夾具能夠?qū)⒃嚰皂б獾淖藙菅b置，裝置初始姿勢決議了試件沖擊時的碰擊方位和視點，這個將直接影響損壞失效的損壞點和接連碰擊次數。
☀ 夾具需求的定位，確保試件每一次下落的姿勢和高度一致。電磁開釋器在計時開端電磁斷電、試件自在下落，請求呼應速度快，或許通過軟件復位時對延時進行校準。測速器是2個計時器，2個計時器之間的間隔必定，記錄下試件通過2個計時器時的時刻。


❤ 冷熱沖擊實驗機的軟件環境

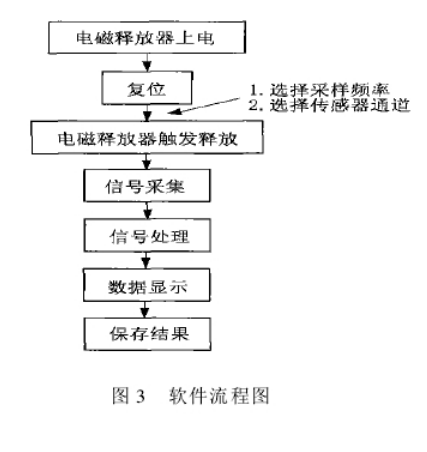

☀ 對全部沖擊實驗，課題組自行開發了一套實用軟件軟件的流程如圖3所示。由軟件能夠挑選多通道、不一樣采樣頻率收集數據，得到各種功能曲線。

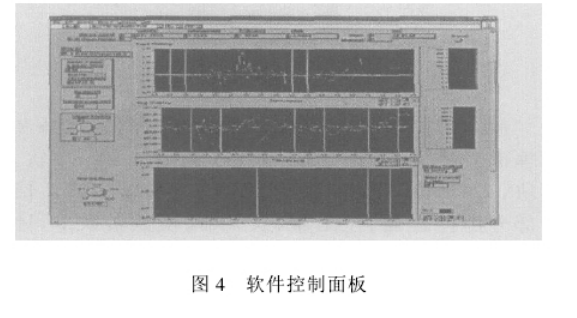

☀ 如：加速度一時刻曲線、載荷一時刻曲線、應變一時刻曲線等，并能夠?qū)﹄姶砰_釋器的延時進行主動抵償軟件有杰出的人機對話界而，操控而板如圖4所示。
