一.試劑和儀器
1.醋酸乙酯，分析純
2.用于恒溫可調節浴的傳熱液體，耐溫易清洗，是水溶性的，例如以聚乙烯或聚丙烯為基礎。
3.聚乙烯（PE）一次性手套
4.軟過濾紙
5.干燥劑：五氧化二磷或在載體上的五氧化二磷
6.實驗室玻璃清洗用漂洗劑
7.鄰苯二甲酸二異癸酯（DIDP）
8.丙酮，分析純
9.棉布或棉絮。在約20溢流/小時的情況下通過至少6hr用醋酸乙酯在干燥器中熱萃取清洗的（不用萃取套管），。
10.試驗?zāi)?。甲?水混合物（容積百分比：甲醇=27.1%；水=72.9%；表面張力=46mn/m）?？蓪?g紅色可溶性色素（例如品紅）添加到1升的試驗液體中。
11.清洗糊，有1份水和1份碳酸鈣沉淀制成，化學純
12.鄰苯二甲酸二（2-乙基己）酯（DOP）
13.鋁箔，0.03mm厚，圓片，直徑為103-1+0mm。
二.儀器
1.實驗室漂洗機
2.反射計
具有60°入射角和60°反射角測量能力的反射計。
3.墊片

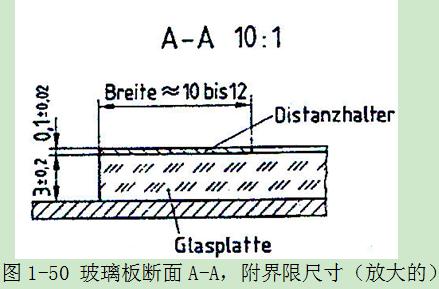

具有平方或集中空隙（按圖1-49和圖1-50）由紙、紙板、鋁、聚甲基丙烯酸酯、無增塑劑的聚氯乙烯或類似的材料制成的墊片，厚度=（0.1±0.02）mm，為了避免在用反射計測量情況下玻璃板上冷凝物接觸。通過在墊片上和/或在主要是暗黑色襯墊上的輔助標記達到反射計頭的定位，就可由成霧試驗前后的測量配置測量點。

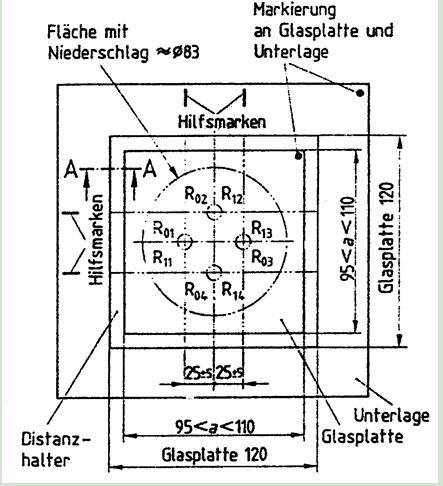

圖1-49帶玻璃板和放有墊片的襯墊和為反射計定位和定中心用的輔助標記的實例（例如：矩形的（也可是圓的帶集中的空隙））

4.電子天平，準確到0.01mg。
5.干燥器，帶硅膠干燥劑。
三.霧化性能測量裝置
1.回火浴

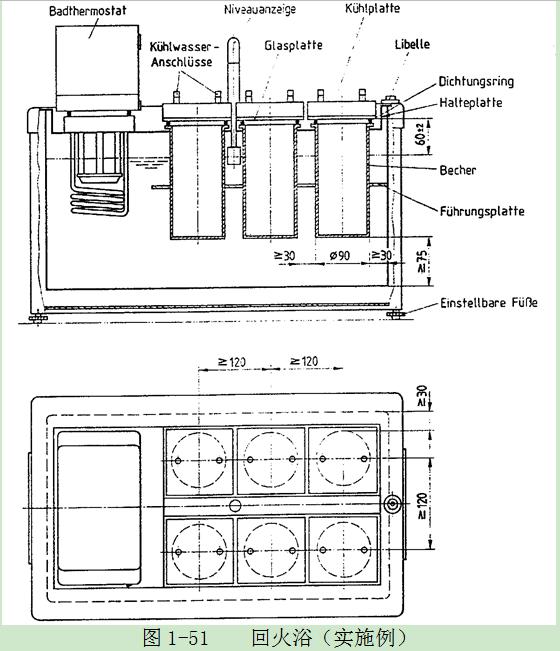

浴恒溫器（6個杯的實施例，見圖1-51；按比例，回火浴的內部尺寸至少為550mm×260mm）配置了一個溫度范圍為60～130℃的絕熱裝置。為避免過熱，內裝安全裝置。循環、傳熱液體體積和供熱必須如此配置，使在整個浴中的溫度恒定性保證達到0.5K的試驗溫度。
回火浴必須是，將裝玻璃杯裝入浴后，溫度只能下降3K和試驗溫度在10分鐘后又達到了。杯與壁的距離≥30mm，與浴底≥75mm。必須有一個杯用于對照試驗。

2.冷卻裝置
空心冷卻板，用防腐金屬制成，例如鋁，裝有2個冷卻水接頭，它們應如此排列使冷卻水流過冷卻板的整個內腔。與玻璃板的接觸面必須平整。用水罐滿冷卻板的物料必須達到至少1kg（為了抑制杯在回火浴中浮力）。每塊玻璃板需使用一塊自己的冷卻板。用于玻璃板冷卻的冷卻板和所屬的水恒溫器，入口和出口之間的溫差達1K，從平均水溫21℃開始。
3.杯和附件

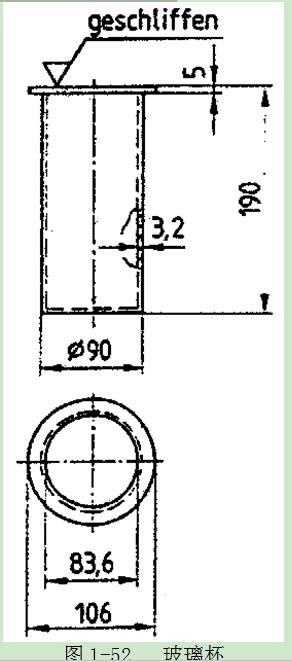

（1）杯，平底，有耐熱玻璃制成，重量至少450g，尺寸按圖1-52

（2）金屬杯，外徑=80mm，內徑=74mm，高度=10mm，物料=（55±1）g，鍍鉻鋼，用于平面試驗體的負荷。
（3）氟-彈性體-墊圈（圓斷面），厚度=（4±0.1）mm，內徑=（95±1）mm，肖氏-A-硬度（65±5）。
（4）方法A的玻璃板，成霧-冷凝物冷凝用，厚度=（3±0.2）mm，尺寸至少110mm×110mm，也可是圓的，直徑（103-1+0）mm，一塊玻璃板的反射計值Roi的散射范圍為±2%，共4塊，可每轉90°進行測定。玻璃板的上側有一個標記，它必須與襯墊的標記一致。
說明：圓玻璃板的直徑和界限公差的確定也要使在板稍許位移情況下還能保證密度并盡可能在玻璃板邊緣上不出現浴液體的冷凝。玻璃板上的浴液體可導致鋁箔的污染。
