正航整理——水溫；室溫檢測內容與方法
1.試驗條件
a. 安裝要求：被檢冷凝器的下端籍螺栓將其與密封墊、加熱水箱緊固，并裝滿清水；
b. 水溫：室溫；

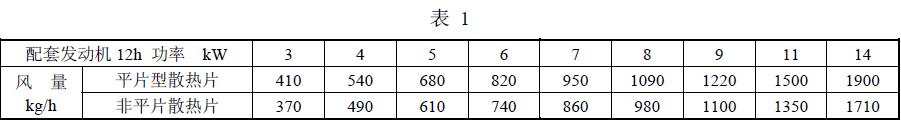

c. 風量按表 1 規定；


注：功率值含小數者應向大圓整到表列最近的一個功率檔次。
d. 風溫：25~35℃。
2.檢測內容與方法
a. 風量，按 GB 1236 的有關規定進行測量與計算，并應符合表1 規定，kg/h；
b. 風溫，℃；
c. 冷凝器兩側的風壓差，其值即為冷凝器風阻，Pa。
檢測內容與方法
a. 風量，按 GB 1236 的有關規定進行測量與計算，并應符合表1 規定，kg/h；
b. 風溫，℃；
c. 冷凝器兩側的風壓差，其值即為冷凝器風阻，Pa。
3.散熱性能試驗
3.1 試驗裝置
該裝置的簡圖示于圖1。
3.2測定冷凝器水溫的溫度計應位于加水口中心，其感溫部位的頂部應接近上主片。
3.3熱電堆不少于 20 對，并均勻地分布在測溫?cái)嗝嫔稀?br />

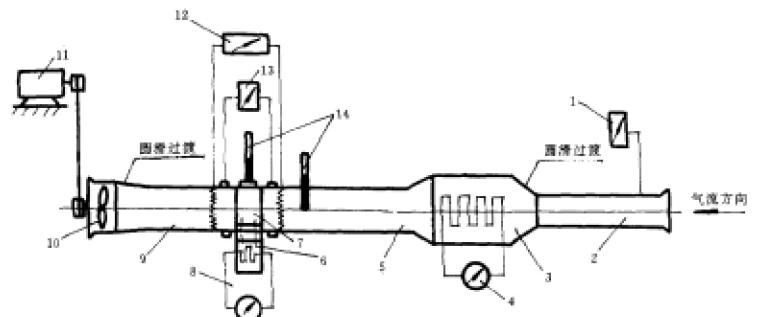

                 圖1 通流及散熱試驗裝置簡圖
1—微壓計；2—風筒；3—空氣加熱段；4—可調空氣加熱器；5—過渡段；
6—加熱水箱；7—被檢冷凝器；8—可調水加熱器；9—過渡段；10—外源風扇；
11—調速電機；12—熱電堆及直流電位差計；13—壓差計；14—溫度計
4.2被檢冷凝器兩側的過渡段上、溫度、壓差測量處的軸向位置及平直段長度按圖 1 規定
5.試驗條件
a. 安裝要求：同 6.2a 條；
b. 風量：按表 1 規定；
c. 進風溫度：40±0.5℃；
d. 水溫：96±0.5℃；
e. 試驗在開式狀態（即冷凝器水側直接連通大氣）下進行。
6.檢測內容與方法
逐漸提高加熱水箱的溫度，并隨時排走因水溫上升、體積膨脹的過剩水，待上水室水溫升高到規定溫度，并達到熱力平衡時進行下列內容的測量：
a. 風量，kg/h；
b. 進風溫度，℃；
c. 水溫，℃；
d. 冷凝器前后熱電堆的電位差，mV。
