正航技術整理密封壓力試驗裝置

1.密封壓力試驗裝置
1.1試驗裝置應保證每臺試品具有礎立的密封控制系統-
1.2試驗系統所用壓力源應穩定.
1.3穩壓罐和密封壓力試驗裝置的試壓強度不小于0.3 MPa.
2.開啟時間測量罐
2.1試壓強度不小于().8 MP.. 容m為8L 左右.
2.2試罐上應裝有壓力表，真空表、進、出風嘴、壓力傳感器和點火嘴，或采取變壓器短路試驗設備來作試驗.
3.排量試驗顯統
試驗系統由加壓罐、流量計、專用試驗裝置，測壓儀表，收集裝置等組成。
4.試驗方法
4.1 開啟壓力試驗
4.2 常溫開啟壓力試驗即指常溫、時效、500 次可靠性的開啟壓力試驗。
4.3根據釋放閥口徑，按表1 的規定選用試罐.
4.4將釋放閥卡裝在開啟壓力試罐上.在常溫下向罐內充以壓縮空氣，調整進氣量，進氣的壓力增量在25-40 kP./s 時，釋放間應連續間歇跳動，周期為1-4 So 每次跳動信號開關應切換和自鎖.機械信號標志也應動作明顯.應能正確判斷釋放閥己動作過，每次動作后，都要手動星位.開啟壓力應符合表1 規定

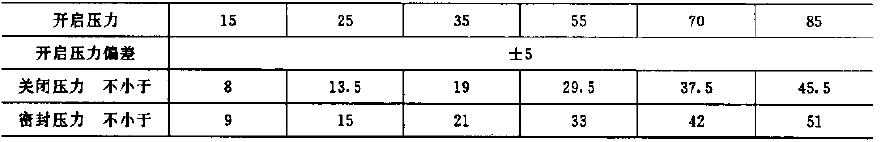

                                                          表1


5.關閉壓力試驗
5.1將釋放閥卡裝在關閉壓力試罐上.打開進氣閥，罐內壓力開始上升.當釋放閱跳起后，立即關閉進氣閥.由于罐內壓力仍大于輯放閥的關閉壓力，釋放閥緩慢關閉.當壓力表指針完全停止，說明釋放閥已完全關閉.此時的壓力表指示即為釋放閥的關閉壓力值.關閉壓力應符合表3 的規定.試驗不少于3 次，取其中的值，作為該釋放閥的關閉壓力值。
