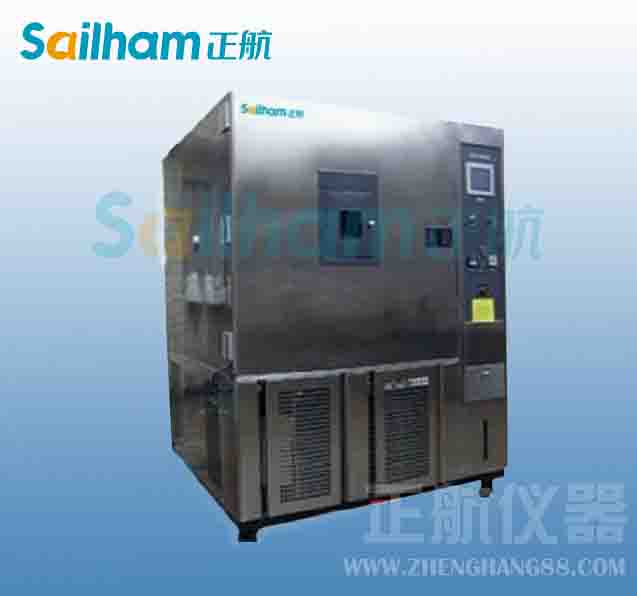

高低溫濕熱箱主要包括制冷系統、加熱系統、加濕系統、通風及電氣控制系統五大部分。其中制冷系統相對復雜，是維護保養的重點。高低溫濕熱箱的制冷系統有單級與復疊系統之分。
采用單級制冷系統的高低溫濕熱箱，其溫度能達一40℃一-45℃，該制冷系統主要包括壓縮機、冷凝器、蒸發器及毛細管或熱力膨脹閥(小型高低溫濕熱箱采用毛細管，大中型設備采用熱力膨脹閥)四大制冷部件，常用制冷劑有R22，R502，R404a等，其中R404a屬環保制冷劑，它正逐步替代前兩種制冷劑。采用復疊式制冷系統的高低溫濕熱箱，溫度可達一700C以卜，它是由兩套單級制冷系統根據復疊式制冷原理”疊加”而成，兩套制冷系統分別稱為高溫級和低溫級，高溫級常采用的制冷劑是R22，8502，R404a等，而低溫級常采用R13，R23這兩種低溫制冷劑，其中R23屬環保制冷劑。高低溫濕熱箱的加熱器最常見的是電阻加熱絲，并用固態繼電器控制熱量輸出，在設備升溫和恒溫時，加熱器工作。加濕系統包括加濕器、加濕水管路、濕度測量裝置。加濕器通常采用電阻加熱管加熱軟化水產生水蒸汽，以提高箱內濕度。加濕用水要求純凈、軟化，所以加濕水管路上有過濾器及軟化水裝置，有些設備還配有小型增壓水泵。濕度測量裝置常見有干濕球濕度測量裝置和電容式濕度測量裝置兩種。






國產設備多用干濕球濕度測量裝置，進口設備多采用電容式濕度測量裝置。高低溫濕熱箱的通風包括兩方面：一是試驗室內部空氣循環。試驗室體內部空氣不斷循環，才能持續地將制冷系統蒸發器及加熱器上的冷/熱量帶出，通過空氣溫度的變化最終改變試驗樣品的溫度；室內空氣的循環是否正常將會影響到試驗箱的升降溫速度及箱內溫度的偏差、均勻性等。二是風冷式高低溫濕熱箱的冷凝器強制通風冷卻部分。冷凝器冷卻通風是為了及時將冷凝器熱量散發掉，如果通風不良，可能引起制冷系統超壓、降溫慢等故障。電氣控制分強電和弱電部分。弱電部分主要包括主控制器、主控制板及其周邊電路板、溫濕度測量電路報警檢測電路等。目前市場上的新型高低溫濕熱箱普遍采用微電腦(即單片機準制，大型設備采用計算機控制，具有先進的控制功能和完善的自動保護及報警裝置，自動化智能化程度高。強電部分主要包括壓縮機、加熱器、加濕器、風機、電磁閥等主要部件的電源回路廠。http://m.byssn.cn
