一、工程概況
某省出入境檢驗檢疫局承擔全省出入境貨物、動植物及人員的檢驗檢疫工作。作為紡織品進出口大省，該局紡織品的檢驗工作十分重要，任務相當繁重。為了保護貿易雙方的合法權益，保證進出口紡織品質量，該局作為法定檢驗機構，必須從技術上保證檢驗的公正性、規范性和權威性。
檢測環境溫度、濕度的變化對紡織品的各項技術指標均有很大的影響，為此《紡織品的調濕和試驗用標準大氣》(GB 6529-86)對紡織品物理或性能測定之前的調濕和測定時的大氣條件作出了嚴格的規定，要求以試驗用溫帶標準大氣的一級標準即溫度為(20士2)℃、相對濕度為(C65士2)%的大氣作為檢測時的環境條件。本工程共設有3個恒溫恒濕試驗室，其中一個而積為200 m2，另兩個為100 m2，分別位于該局辦公大樓的2，3，4層，均是按上述溫、濕度參數要求進行設計、施工和運行管理的。
二、設訓一條件
根據工程所處地理位置，室外計算參數按《采暖通風與空氣調節設訓一規范》(GBJ 19-87)中標準氣象參數選用如下:
室內設訓一條件以3樓試驗室為例加以說明。試驗室建筑而積129 m2，層高3.3 m，有北窗及西、北而外墻，室內檢測儀器功率為1.5 kW，間歇使用，工作人員5-7人，工作時間為早上8:00至下午5:00。檢測規范要求受檢紡織品進試驗室后必須進行24 h以上的存放，即所謂調濕，因此，空調機組實際上為24 h運轉，室內計算參數按溫度(C20士2)獄相對濕度(<65士2)%確定。經設計計算，該試驗室余熱量為12.75 kW，采用2℃送風溫差時，再熱量為18.56 kW。由于本試驗室人員較少，新風量按100 m3/(h·人)取，已超出衛生標準，但仍不足送風量的1000。按10%計算，新風空調機組盤管處理能力為32kW，空氣處理機組冷盤管處理能力為32 kW，熱盤管處理能力則根據熱負荷確定為26.75 kW，可兼作夏季再熱盤管?？照{(diào)系統送風量為18 000 m3/ho
三、冷熱源
本工程因客觀條件所限，無法設置冷卻塔，故冷源采用了30G T-030風冷式冷水機組，設計供回水溫度為7場12獄實際供水平均溫度在7一8℃。熱源采用了GES-072AS010型電熱蒸汽鍋爐，額定電功率為46 kW，額定產汽量75 kg/h。在實際運行中，鍋爐提供0.45 MPa的飽和蒸汽，一路經管殼式汽一水換熱器，給加熱盤管提供熱水，一路經減壓供至蒸汽噴射加濕器。
四、空氣處理系統

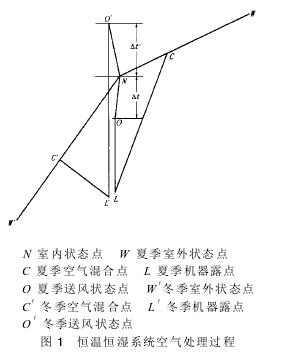

考慮到恒溫恒濕機組定型產品在控制精度上無法達到本工程的要求，故選擇定制產品?？諝馓幚頇C(jī)的組成有回風段、過濾網、冷水盤管、風機段、熱水盤管、蒸汽加濕段。新風先經新風機組處理至回風溫度即20L后接入回風段，新風機組為一般常規空氣處理機，添加電加熱組，以控制新風濕度，空氣處理過程參見圖1。





五、氣流組織氣流組織
對保證房間內溫、濕度的控制精度，不出現溫度、濕度梯度是非常重要的。本工程恒溫恒濕試驗室層高僅3.3m，給均勻布置送回風管、送回風口增加了難度。工程最終采用了吊頂靜壓箱散流器均布送風、房間側邊均勻回風的氣流組織形式。因無送風管布置空間，故將整個房間吊頂密封成為一個送風靜壓箱，共布置15只600 mmX 600mm的方形散流器，其中1只位于緩沖區，其余的均布在房間內，回風口布置于房間南、北兩側下部，風口尺寸為800mmX 500 mm，共訓一10只，其位置的選擇考慮了I口}風均勻及消除最不利點渦流的要求。回風口設手動調節風閥，由于無法直接從吊頂上接回風管回風，回風道采用50 mm厚雙而彩鋼保溫板隔成回風夾墻，集中回風至空氣處理機組。運行結果證明，本試驗室的溫度、濕度控制精度達到了要求。
六、自控設計
本工程采用計算機自動監測控制(DDC)系統，分別對IA風溫、濕度，鍋爐的啟停，冷凍機的啟停，冷水閥開度，冷水泵的啟停，風機啟停，電熱器啟停，加濕器蒸汽閥門開度，室內溫、濕度等進行了監測并根據反饋信號進行控制。風機、冷凍機、冷水泵、鍋爐還設有手動/自動切換裝置，以利調試和維護保養。http://m.byssn.cn
