一、試樣老化前后進行粘合力測試結(jié)果

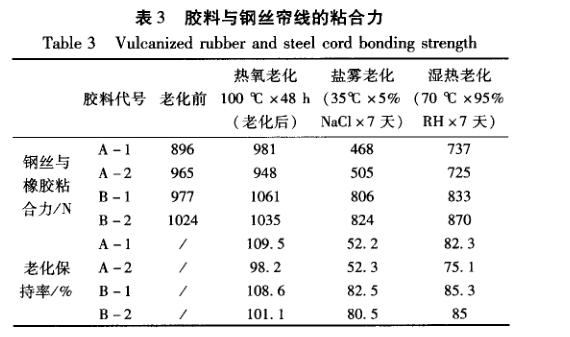

對A、B兩個配方制雙樣，進行鹽霧老化，老化時間為7天。在老化試驗過程中，收集箱內(nèi)鹽霧凝液進行濃度檢測，N aC1濃度為3．7％～4．2％，pH為6．6～6．9。對老化后經(jīng)停放的試樣進行粘合力測試，結(jié)果如表3。





從表3可以看出，A配方和B配方的熱氧老化保持率和濕熱老化保持率差別不大，其耐熱氧老化性能與濕熱老化性能比較接近，但B配方的鹽霧老化性能明顯優(yōu)于A配方，所以橡膠與鋼絲簾線的鹽霧試驗?zāi)芨碚髌湔澈闲阅堋?br />





二、鹽霧老化時間的影響

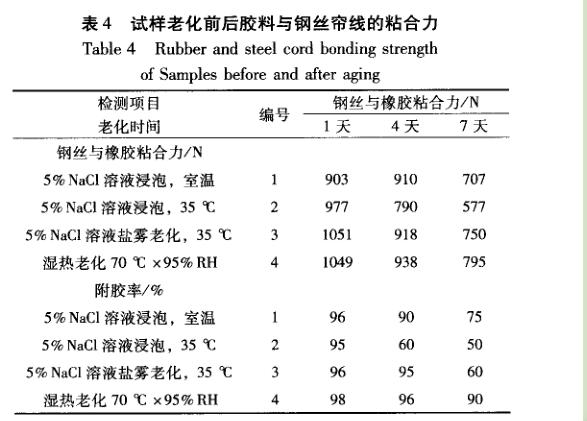

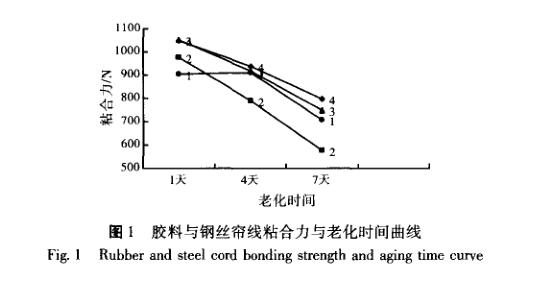

為了比較鹽水浸泡和鹽霧等不同老化方法對橡膠與鋼絲簾線粘合力的影響，選取上面的B配方膠料制備12個硫化后的橡膠與鋼絲簾線粘合試樣，每個方法試驗3條試樣，老化時間分別為1天、4天、7天，老化后，試樣在標(biāo)準(zhǔn)室溫下停放24 h，進行粘合力的測試，測試結(jié)果如表4。由表4中的數(shù)據(jù)，在老化1天后，各方法測試的結(jié)果差別。http://m.byssn.cn
