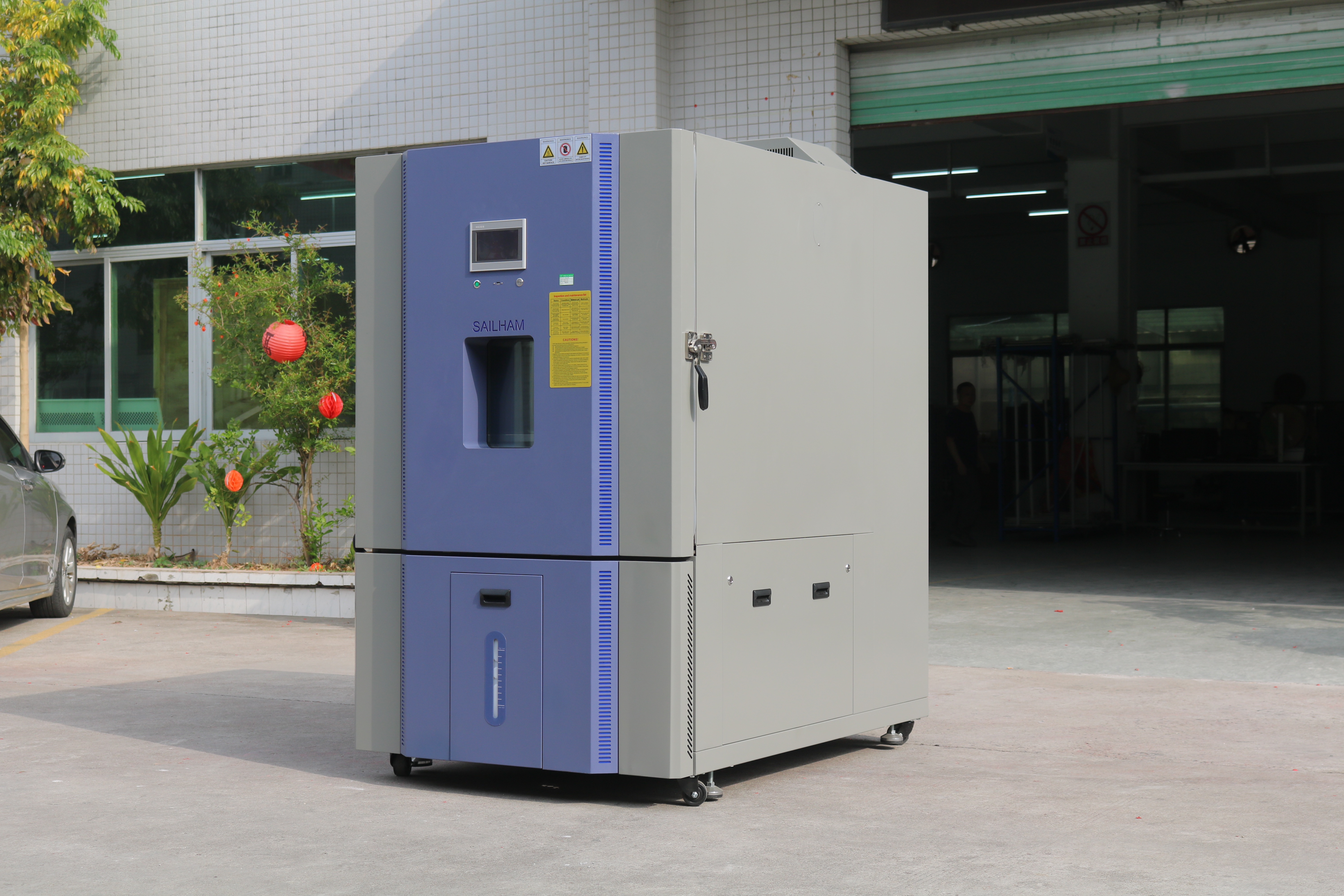

濕熱試驗箱的結構形式多樣，從標準的單體式試驗箱到復層式（雙層或多層獨立工作室）以及步入式（超大容積、現場拼裝）結構，不同結構形式對防凝露系統的設計要求存在顯著差異。標準單體試驗箱的防凝露設計在相對規整的熱邊界條件下進行，而復層式結構面臨層間熱干擾與濕氣串?dāng)_的額外挑戰，步入式結構則受困于大空間溫場不均與現場拼裝帶來的密封難題。本文聚焦于復層式與步入式兩類特殊結構，系統分析其防凝露設計的差異化難點與針對性技術方案，為特殊結構濕熱試驗箱的工程設計與用戶選型提供技術參考。

一、引言

濕熱試驗箱的選型，通常在標準內容積（如1m3以下）設備能夠滿足需求時，優先采用標準單體結構。然而，實驗室空間限制要求多溫區獨立試驗時，復層式結構可垂直堆疊多個工作室以節省占地面積；當試驗樣品尺寸過大、質量過重或需整機測試時，步入式結構則成為必要選擇。

復層式與步入式結構在解決特定使用需求的同時，也為防凝露設計帶來了標準單體結構所不涉及的獨特技術挑戰。復層式結構中上下相鄰工作室的巨大溫差可能通過層間隔板相互干擾，上層箱體底部凝露、下層箱體頂部冷凝滴水是常見故障模式。步入式結構中容積的急劇放大使氣流循環路徑變長、溫場均勻性控制難度倍增，現場拼裝產生的結構接縫則成為密封與隔熱的薄弱環節。

正航儀器針對上述兩類特殊結構，分別開發了差異化的防凝露設計方案，確保特殊結構設備同樣具備與標準單體設備等同的防凝露可靠性。

二、復層式試驗箱的防凝露設計差異

（一）層間熱干擾的物理機制

復層式試驗箱將兩個（或三個）獨立工作室垂直疊放于同一機架內。各層工作室分別配置獨立的制冷系統、加熱系統、加濕系統及控制系統，可同時運行不同的試驗程序。在典型使用場景中，上層可能運行85℃/85%RH的高溫高濕試驗，而下層同時運行-40℃的低溫試驗。兩層工作室之間的溫差高達125℃，中間僅依靠一層金屬隔板與保溫材料進行隔離。

在這一溫差驅動下，熱量從高溫上層通過隔板向下層傳遞，同時冷量從下層通過隔板向上層傳遞。上層箱體底部內壁成為“被冷端”——溫度可能顯著低于上層箱內空氣露點，導致底部大面積凝露甚至滴水。下層箱體頂部內壁則成為“被熱端”——從上層傳導下來的熱量增加下層制冷系統的熱負荷，可能影響下層低溫工況的溫度穩定性與降溫速率。

（二）復層式結構的針對性防凝露方案

層間隔熱結構的強化設計。 復層式結構的層間隔板采用多層復合隔熱構造。與標準單體設備相比，復層式的層間總熱阻通常需提升1.5~2倍。第一層為高密度聚氨酯發泡（密度≥70kg/m3，厚度≥80mm），提供基礎隔熱；第二層為真空絕熱板（厚度≥15mm，導熱系數≤0.004W/(m·K)），提供高效熱阻隔；第三層為空氣隔熱腔（厚度≥20mm），利用靜止空氣的低導熱性形成附加熱障。三層復合結構的等效導熱系數≤0.006W/(m·K)，使層間熱流密度控制在≤15W/m2。

層間隔離密封的雙重保障。 復層式結構在層間隔板與側壁、背板、門體之間的連接部位，存在多條貫通式接縫。外部濕氣可通過這些接縫從上層竄入下層，或從下層竄入上層，造成溫濕度交叉污染。正航儀器采用“結構密封+微正壓隔離”的雙重保障方案。各層獨立工作室均維持微正壓（約100~150Pa），防止相鄰工作室的濕氣通過任何微小縫隙被動擴散。層間連接管路（排水管、線纜管）均設置密封套管與單向閥，防止?jié)駳饽嫦驖B透。

獨立底部加熱系統。 針對上層箱體底部易凝露的問題，在上層內膽底部設置獨立的底部加熱系統。與標準設備的壁面加熱不同，復層式的底部加熱帶功率密度較普通壁面加熱高出30%~50%（因底部持續受下層冷量影響，熱損失更大）。底部加熱系統的溫度設定值也區別于其他壁面——直接以上層箱內露點溫度+3℃作為控制目標（較普通壁面的+2℃增加1℃安全裕量，以應對下層溫度波動帶來的不確定性）。底部加熱帶采用分區控制——底部中心區與邊緣區分別控溫，因邊緣靠近冷橋熱損失更大，加熱功率分配存在差異。

（三）復層式防凝露的系統驗證

正航儀器對復層式試驗箱進行“極端溫差組合工況”專項驗證：上層運行85℃/95%RH，下層運行-40℃（空載），持續運行72小時。驗證過程中監測上層底部內壁各測點溫度與上層露點溫度的差值，要求全程≥2℃。同時監測下層頂部內壁是否有凝露或結霜。驗證通過后方可出廠。

三、步入式試驗箱的防凝露設計差異

（一）大空間溫場均勻性的挑戰

步入式試驗箱的有效容積通常在10m3以上，最大可達數百立方米。容積的急劇放大使氣流在箱內的循環路徑延長數倍至數十倍，從送風口到回風口的距離可達5~20m。送風口附近區域氣流速度高、熱交換充分，而遠端角落或樣品密集區域氣流速度可能趨近于零，形成“死區”。死區內的空氣與壁面之間熱交換不良，壁面溫度可能因熱慣性而低于主氣流溫度，成為凝露優先區域。

（二）步入式結構的針對性防凝露方案

分布式送風與分區溫控。 標準單體設備通常采用單一送風口（或雙送風口）的集中送風方式。步入式箱體則需沿箱體長度方向或?qū)挾确较虿贾枚鄠€送風口（間距1.5~2m），每個送風口設置獨立調節的電動風閥與導流裝置?？刂葡到y(tǒng)根據各區域溫度傳感器的反饋，獨立調節各送風口的開度與導流方向，實現“哪里溫度低、哪里多送熱風”的分區溫控策略，有效消除局部冷區。

壁面分區加熱系統。 步入式箱體壁面面積可達數十至數百平方米，若采用單一加熱回路，不同區域因距送風口遠近不同、局部樣品擺放密度不同而導致的熱損失差異，可能造成壁面溫度分布嚴重不均。正航儀器將步入式箱體內壁劃分為多個獨立加熱區（以1m×1m或1.5m×1.5m為單元），每個加熱區設置獨立的溫度傳感器與加熱回路?？刂葡到y(tǒng)根據各區的實測溫度與露點溫度，獨立調節各區加熱功率，確保全壁面無冷區。

拼裝接縫的特殊處理。 步入式箱體通常為現場拼裝結構，由多塊預制保溫板通過螺栓連接或凸凹槽嵌合而成。拼裝接縫是熱橋與濕氣滲漏的薄弱環節。正航儀器在標準拼裝密封基礎上增加三道額外防護：接縫內側敷設微型加熱帶，對接縫周邊壁面進行局部加熱，消除接縫處因?qū)嵯禂?shù)增大而形成的局部低溫區；接縫密封采用“雙道密封+中間注膠”工藝——兩道密封條之間注入中性硅酮密封膠，固化后形成連續彈性密封層；外接縫覆蓋不銹鋼壓條并做斷橋處理，防止外部環境溫度直接影響接縫區域。

四、兩類特殊結構防凝露設計的選型要點

對于計劃采購復層式或步入式濕熱試驗箱的用戶，建議在選型階段重點關注以下防凝露相關技術要點。

復層式結構需重點關注層間隔熱方案——明確各層保溫材料類型、厚度及復合結構，索要層間熱阻計算書，關注上層底部加熱系統的配置是否獨立且功率充足，確認相鄰工作室串氣風險是否通過密封+微正壓措施有效控制。

步入式結構需重點關注風道系統的分區控制能力——了解送風口數量、分布及獨立調節功能，明確壁面分區加熱的劃分單元大小及獨立溫控方案，確認拼裝接縫的密封工藝標準，索要拼裝部位的泄漏率測試報告。

五、結語

復層式與步入式濕熱試驗箱的特殊結構，為標準防凝露設計方案帶來了層間熱干擾、大空間溫場不均、現場拼裝密封薄弱等差異化的技術挑戰。正航儀器針對各結構形式的特點，開發了分層隔熱與獨立底部加熱、分布式送風與分區溫控、拼裝接縫特殊密封等差異化的針對性解決方案，確保特殊結構設備的防凝露性能與標準單體設備同等級別。

對于濕熱試驗箱用戶而言，在特殊結構設備的選型中，需超越標準設備的常規技術要求，針對復層式或步入式的特殊結構特點進行專項考察與要求，確保所購設備在其特殊結構條件下仍具備充分、可靠的防凝露保護能力。結構的改變，意味著防凝露的思考方式也必須隨之改變——這正是正航儀器在特殊結構防凝露設計中始終堅持的核心理念。
